Hướng dẫn thay thế pin iPad Pro 9.7"

Hồng Gấm

- 2322

Thực hiện theo hướng dẫn này để tháo và thay pin cho iPad Pro 9.7"

Nếu iPad của bạn không phải là model kích hoạt di động, hãy bỏ qua bước đầu tiên.

Vì có các bước trong hướng dẫn này, nơi pin có thể vẫn được kết nối với bảng logic, hãy bật iPad cho đến khi hết pin (iPad tự tắt) trước khi thử hướng dẫn này.

Có nhiều rượu isopropyl nồng độ cao (trên 90%) để giúp làm sạch cặn dễ dàng hơn.

Nếu pin của bạn bị sưng, hãy có biện pháp phòng ngừa thích hợp.

Để có hiệu suất tối ưu, hãy hiệu chỉnh pin mới được cài đặt của bạn sau khi hoàn thành hướng dẫn này: Sạc pin đến 100% và tiếp tục sạc pin trong ít nhất 2 giờ nữa. Sau đó sử dụng thiết bị của bạn cho đến khi nó tắt do pin yếu. Cuối cùng, sạc nó không bị gián đoạn đến 100%.

* Bước 1:

- Chèn công cụ đẩy thẻ SIM, bit hoặc kẹp giấy vào lỗ nhỏ trên khay thẻ SIM, nằm gần cạnh dưới cùng của iPad.

- Nhấn mạnh để đẩy khay ra.Tháo khay SIM.

* Bước 2:

- Nếu kính màn hình của bạn bị nứt, hãy đừng làm vỡ thêm và ngăn ngừa tổn hại cơ thể trong quá trình sửa chữa của bạn bằng cách đừng chạm vào kính.

- Đặt các dải băng dính đóng gói chồng lên nhau trên màn hình của iPad cho đến khi toàn bộ mặt được che phủ.

- Điều này sẽ giữ cho các mảnh kính được chứa và cung cấp tính toàn vẹn cấu trúc khi tò mò và nâng màn hình.

- Làm hết sức mình để làm theo phần còn lại của hướng dẫn như mô tả. Tuy nhiên, một khi kính bị vỡ, nó có thể sẽ tiếp tục bị nứt khi bạn làm việc, và bạn có thể cần phải sử dụng một công cụ tọc mạch kim loại để hất kính ra.

- Đeo kính an toàn để bảo vệ mắt và cẩn thận không làm hỏng màn hình LCD.

* Bước 3:

- Trong khi iPad trông đồng nhất từ bên ngoài, có những thành phần tinh tế dưới một số phần nhất định của kính trước. Để tránh thiệt hại, chỉ có nhiệt và nâng lên trong các khu vực được mô tả trong mỗi bước.

Khi bạn làm theo hướng dẫn, hãy đặc biệt cẩn thận để tránh tò mò trong các lĩnh vực sau:

- Nút Home

- Mặt trước của máy ảnh Ca mê ra chính

* Bước 4:

- Đặt một chiếc ống hút trên máy ảnh mặt trước của iPad và nhấn xuống để tạo ra một con dấu.

- Để có được lực đòn bẩy nhất, hãy đặt cốc hút càng sát mép càng tốt mà không đi qua mép màn hình.

* Bước 5:

- Kiên quyết kéo lên trên ống hút để tạo một khoảng cách nhỏ giữa bảng điều khiển phía trước và vỏ phía sau.

- Đừng kéo quá mạnh hoặc bạn có thể làm vỡ kính.

- Khi bạn đã mở một khoảng trống vừa đủ, hãy chèn một lựa chọn mở vào khoảng trống để ngăn keo dính lại.

* Bước 6:

- Trượt nút chọn dọc theo cạnh của màn hình, về phía giắc cắm tai nghe.

- Nếu vẫn còn một lượng điện trở đáng kể khi trượt nút chọn mở.

- Cẩn thận không để trượt chọn mở giữa màn hình LCD và bảng điều khiển phía trước, vì làm như vậy có thể làm hỏng màn hình vĩnh viễn.

- Một nguyên tắc nhỏ là không bao giờ nhét phần mở quá hơn một phần tư inch (6 mm) vào iPad.

* Bước 7:

- Chèn một lựa chọn mở thứ hai bằng máy ảnh phía trước.

* Bước 8:

- Trượt nút chọn thứ hai dọc theo cạnh trên của iPad, về phía Nút Ngủ / Thức.

* Bước 9:

- Chèn một lựa chọn thứ ba bằng máy ảnh phía trước.

* Bước 10:

- Đưa nút mở bên phải xuống và xung quanh góc trên cùng bên phải của iPad.

* Bước 11:

- Mang phần mở bên trái chọn xung quanh góc trên cùng bên trái của máy tính bảng.

* Bước 12:

- Trượt nút chọn bên phải xuống khoảng một nửa màn hình.

* Bước 13:

- Trượt nút mở bên trái xuống khoảng một nửa cạnh của màn hình.

* Bước 14:

- Trượt nút mở đối diện xuống góc dưới bên phải của iPad.

- Nếu cần, làm nóng lại chất kết dính ở cạnh phải để nới lỏng cụm màn hình.

* Bước 15:

- Trượt nút mở bên trái chọn xuống cạnh màn hình cho đến khi bạn đến góc.

* Bước 16:

- Mang theo lựa chọn mở bên phải xung quanh góc dưới cùng của iPad.

* Bước 17:

- Xóa lựa chọn mở bên phải ở dưới cùng của iPad.

* Bước 18:

- Trượt nút chọn mở bên trái dọc theo cạnh dưới của màn hình, sau đó xóa nó khỏi góc dưới cùng bên phải của iPad.

- Hãy cẩn thận để không nhét phần chọn quá một phần tư inch vào màn hình để tránh làm hỏng Nút Home và cáp hiển thị bên dưới.

* Bước 19:

- Sử dụng picks để đảm bảo hầu hết các chất dính đã được cắt ở mặt trên, bên trái và bên dưới.

- Vặn các nút trên cùng và dưới cùng để tách cụm màn hình khỏi vỏ phía sau.

- Đừng cố gỡ bỏ màn hình hiển thị, nó vẫn được gắn vào vỏ phía sau.

* Bước 20:

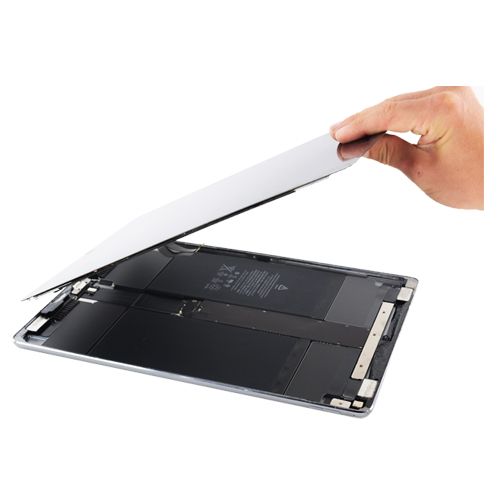

- Xoay cụm màn hình về phía bên phải của vỏ, sử dụng cạnh phải làm bản lề.

- Khi bạn di chuyển cụm màn hình, đảm bảo rằng cáp ruy-băng màn hình không bị căng thẳng.

- Tiếp tục xoay cụm màn hình cho đến khi nó nằm phẳng bên cạnh vỏ phía sau.

* Bước 21: Ngắt kết nối pin

- Hủy bỏ mười một ốc vít Phillips 1,3 mm bảo vệ tấm chắn EMI.

* Bước 22:

- Nhấc tấm chắn EMI lên bảng logic, bắt đầu từ cạnh gần đỉnh iPad.

-Từ từ bóc tấm chắn EMI lên khỏi bảng logic.

- Điều này cần một chút lực do có nhiều clip nhỏ đảm bảo tấm khiên và tấm khiên có thể biến dạng nhẹ. Đó là ổn, cố gắng giữ biến dạng ở mức tối thiểu, và nó sẽ nằm phẳng khi được cài đặt lại và vặn xuống.

- Hủy bỏ bảng logic EMI lá chắn.

* Bước 23:

- Nếu tấm chắn EMI có bất kỳ phần nhô ra nào sau khi gỡ bỏ, bạn nên làm phẳng chúng trước khi cài đặt lại tấm khiên.

- Bóp phần nhô ra bằng một cái kìm để làm phẳng nó.

- Lặp lại quy trình cho tất cả các phần nhô ra dọc theo các cạnh của tấm chắn EMI.

* Bước 24:

- Tháo vít Phillips 1,8 mm bảo vệ đầu nối pin.

* Bước 25:

- Ngắt kết nối pin bằng cách lắp Bộ chặn pin bên dưới bảng logic để cách ly pin khỏi các tiếp điểm của pin.

- Trước tiên, hãy lắp Bộ chặn pin ở một góc nhỏ với một bên dưới bảng logic, sau đó trượt phần còn lại qua các điểm tiếp xúc pin.

- Điều này có thể yêu cầu lực áp dụng cẩn thận vì bảng logic có chất dính giữ nó trên vỏ.

- Trừ khi có quy định khác, hãy để Bộ chặn pin vào vị trí cho đến khi bạn hoàn thành việc sửa chữa.

* Bước 26: Ngắt kết nối màn hình

- Hủy bỏ ba ốc vít Phillips # 000 1,3 mm đảm bảo khung cáp hiển thị.

* Bước 27:

- Tháo khung cáp hiển thị.

* Bước 28:

- Sử dụng đầu phẳng của spudger để ngắt kết nối đầu nối cụm màn hình khỏi ổ cắm bo mạch chủ.

* Bước 29:

- Lặp lại bước trước cho hai đầu nối còn lại.

* Bước 30:

- Tháo cụm màn hình.

- Trong quá trình lắp lại, hãy làm theo hướng dẫn ứng dụng keo hiển thị này để áp dụng keo dán màn hình thay thế.

* Bước 31: Pin

- Sử dụng điểm của một spudger để nâng lên và ngắt kết nối hai dây cáp ăng ten kết nối bảng logic với ăng ten thấp hơn.

* Bước 32:

- Sử dụng điểm của một spudger để nâng lên và nới lỏng chất kết dính giữ hai dây cáp ăng ten bị ngắt kết nối.

- Cẩn thận không làm thủng pin với spudger.

- Cẩn thận định tuyến các dây cáp từ giữa pin và bảng logic.Đẩy dây cáp ra khỏi pin.

* Bước 33:

- Sử dụng nhíp hoặc một cái kéo để nhẹ nhàng kéo phần cuối của băng đen gần Đầu nối thông minh. Nó bao gồm bảng mạch giữa pin nằm giữa hai tế bào pin.

- Bạn chỉ cần bóc băng dính lại đủ để lộ đầu nối bên dưới.

* Bước 34:

- Tháo vít Phillips 1,7 mm đang giữ nắp cáp Đầu nối thông minh tại chỗ.

- Tháo nắp cáp kết nối thông minh.

* Bước 35:

- Sử dụng điểm của một spudger để nâng lên và ngắt kết nối của Đầu nối thông minh khỏi ổ cắm giữa các pin.

- Đẩy cáp flex Smart Connector lên và ra khỏi đường.

* Bước 36:

- Bốn bước tiếp theo chi tiết cách che mặt nạ iPad để chuẩn bị cho chất tẩy dính chất lỏng. Các băng sẽ giúp chặn và hấp thụ chất lỏng dư thừa, giữ cho các thành phần chính an toàn.

- Áp dụng một miếng băng keo hoặc họa sĩ cho cụm loa trên cùng. Băng phải thu hẹp khoảng cách giữa pin và cụm loa.
