Hướng dẫn thay thế màn hình laptop Dell Inspiron 1545

Nếu màn hình bị nứt hoặc vỡ, có thể cần phải thay màn hình LCD.

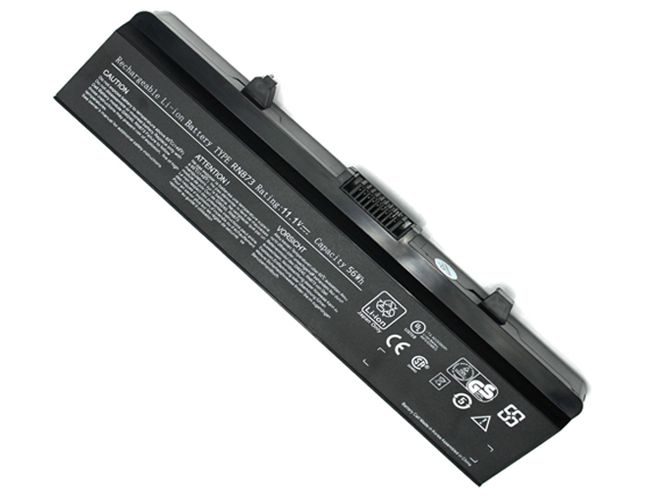

* Bước 1: Pin

- Tháo hai ốc vít (5,5mm, Phillips # 1) khỏi đế máy tính xách tay.

* Bước 2:

- Loại bỏ các dây màu đen và trắng khỏi mạng WLAN dẫn đến màn hình bằng cách kéo thẳng lên.

- Rút dây để chúng có thể tự do kéo qua trong bước tiếp theo.

* Bước 3:

- Xoay máy tính xách tay đến vị trí tiêu chuẩn của nó.

- Ngắt kết nối cáp Wed và cáp Camera1 khỏi các đầu nối Bo mạch chủ tương ứng như được đánh dấu. Không chắc chắn các dây để chúng bị lỏng.

- Kéo dây màu đen và trắng được kết nối trước đó với mạng WLAN qua lỗ.

* Bước 4:

- Tháo cáp Camera1, cáp Wed và dây đen trắng khỏi các hướng dẫn định tuyến.

- Hủy bỏ bốn ốc vít (Phillips Phillips # 1) (hai ở hai bên) để bảo đảm cụm màn hình.

* Bước 5:

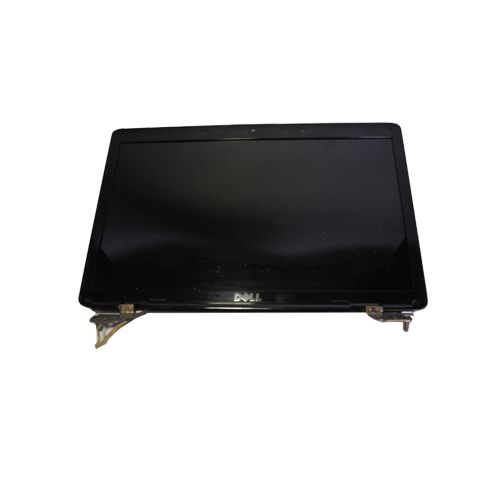

- Nhấc cụm màn hình ra khỏi máy tính.

* Bước 6:

- Nâng sáu chân Cao su lên. Có một cái ở mỗi góc ở phía dưới màn hình và bốn cái ở phía trên cùng của màn hình.

- Tháo các ốc vít bên dưới. Lưu ý: một ốc vít ở trên cùng và bên phải của trung tâm có thể được đánh dấu và không đi ra.

* Bước 7:

- Sử dụng ngón tay cái của bạn, bắt đầu từ trên cùng, đẩy ngón tay cái của bạn từ bên trong của bezzel ra ngoài và nhựa bật ra. Làm việc vòng ngón tay cái của bạn lặp lại quá trình ở cả trên và hai bên cho đến khi bạn xuống đến đáy.

- Phía dưới có băng dính hai mặt dọc theo dải kim loại nơi nhựa gặp viền. Tách cái này ra rồi lại đẩy ra ngoài.

- Toàn bộ khung viền bây giờ sẽ miễn phí và bạn có thể gỡ nó ra khỏi máy tính xách tay.

* Bước 8:

- Ở phía dưới, tìm hai bản lề. Có một dấu tam giác nhỏ trên cả hai bản lề. Bạn cần tháo các ốc vít bên cạnh hình tam giác trên bản lề (chỉ có một bên mỗi bên) và màn hình hoàn toàn không có khung.

- Nếu bạn có bảng LCD CCFL, bạn có thể phải tháo bảng biến tần.

- Cẩn thận xoay bảng ra khỏi nắp.

- Nếu là CCFL LCD, cáp ruy băng sẽ được dán chắc chắn vào đầu nối ở đầu cũng như ở cạnh dưới của bảng.

- Ngắt kết nối cáp ruy băng khỏi màn hình ở phía dưới (đầu nối lớn hơn) để loại bỏ hoàn toàn màn hình. Nhấc thanh khóa lên (gắn thẻ màu xanh) sau đó kéo nhẹ đầu nối ruy băng ra.

- Loại bỏ 2 giá đỡ được gắn vào màn hình bằng cách tháo 3 ốc vít ở bên cạnh mỗi giá đỡ.

- Lắp là đảo ngược các bước cho đến nay.
