Hướng dẫn thay thế màn hình MacBook Pro 15" Retina 2014

* Bước 1: Vỏ

- Tháo các vít pentalobe P5 sau đây để bảo vệ vỏ dưới cho MacBook Pro:

+ Tám 3.0 mm

+ Hai 2,3 mm

* Bước 2:

- Nhấc từ mép gần nắp ly hợp nhất, nhấc vỏ dưới ra khỏi MacBook Pro.

- Đặt chữ thường sang một bên.

* Bước 3: Kết nối pin

- Bóc lại nhãn cảnh báo bao gồm đầu nối pin.

* Bước 4:

- Sử dụng đầu phẳng của một spudger, nhẹ nhàng rút đầu nối pin ra khỏi ổ cắm trên bảng logic.

- Bẻ cong các dây cáp pin qua lại, đảm bảo rằng đầu nối pin không vô tình tiếp xúc với bảng logic.

* Bước 5: Cáp AirPort / Camera

- Sử dụng một spudger hoặc nhíp để cạy ba dây cáp ăng-ten AirPort thẳng ra khỏi ổ cắm của chúng trên bảng AirPort.

- Các điểm kết nối cáp rất mong manh. Cẩn thận chỉ nhấc trên đầu nối chứ không phải trên ổ cắm hoặc cáp.

- Để kết nối lại, căn chỉnh đầu nối một cách cẩn thận vào vị trí trên ổ cắm và ấn chặt nó xuống với mặt phẳng của spudger của bạn.

* Bước 6:

- Sử dụng đầu của một spudger để đẩy đầu nối cáp camera về phía quạt và ra khỏi ổ cắm trên bảng logic.

- Hãy chắc chắn đẩy song song với bảng, đầu tiên ở một bên, sau đó đến bên kia, để từ từ "đi" đầu nối ra khỏi ổ cắm của nó. Không nâng lên, hoặc bạn sẽ làm hỏng ổ cắm.

* Bước 7:

- Chèn đầu phẳng của một spudger bên dưới nắp tản nhiệt cao su trên quạt bên phải.

- Trượt spudger bên dưới chiều dài của nắp, giải phóng chất kết dính.

- Nhấc nắp và lật nó lại để bạn có thể truy cập các dây cáp bên dưới.

* Bước 8:

- Sử dụng ngón tay của bạn để kéo cáp AirPort / Camera lên khỏi quạt.

- Các dây cáp được gắn vào quạt, vì vậy hãy bóc chúng cẩn thận để tránh làm hỏng chúng.

- Cẩn thận định tuyến cáp từ hướng dẫn cáp nhựa.

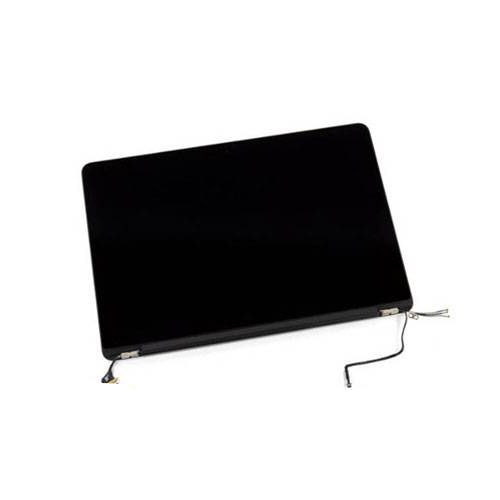

* Bước 9: Màn hình hiển thị

- Sử dụng đầu phẳng của một thanh gạt để cạy ra hai nắp bản lề cao su, một đầu từ mỗi đầu của thiết bị.

* Bước 10:

- Hủy bỏ hai ốc vít Torx 3,1 mm đảm bảo nắp bản lề nhôm cho vỏ trên.

- Tháo hai khung bản lề nhôm khỏi MacBook Pro.

* Bước 11:

- Sử dụng đầu của một spudger để cạy khóa cáp dữ liệu hiển thị và xoay nó về phía DC-In của máy tính.

- Kéo cáp dữ liệu hiển thị ra khỏi ổ cắm trên bảng logic.

- Không nhấc cáp dữ liệu hiển thị lên, vì ổ cắm của nó rất dễ hỏng. Kéo cáp song song với mặt của bảng logic.

* Bước 12:

- Hủy bỏ bốn trong số sáu ốc vít T8 Torx 5,3 mm bảo vệ màn hình cho chữ hoa.

- Chúng tôi cố tình để bạn để lại một ốc vít gắn màn hình vào chữ hoa để hỗ trợ cho các bước trong tương lai.

- Khi lắp lại, đảm bảo rằng các ốc vít đi qua hai vòng nối đất trên cáp webcam / sân bay.

* Bước 13:

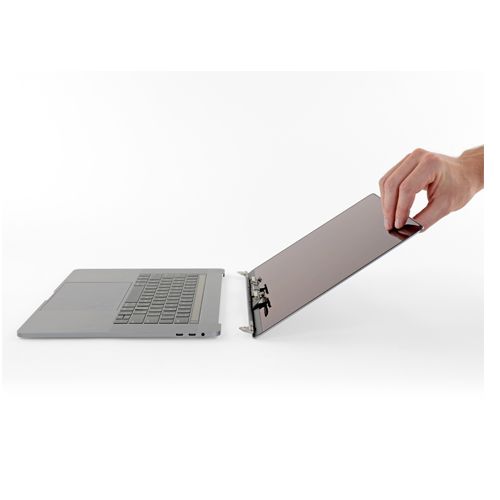

- Mở MacBook Pro khoảng 110 độ và đặt nó nằm nghiêng trên bàn, như được hiển thị.

- Trong khi giữ màn hình và chữ hoa cùng với tay trái của bạn, hãy tháo vít T8 Torx còn lại khỏi khung hiển thị phía dưới (gần bàn hơn).

* Bước 14:

- Hãy chắc chắn để giữ màn hình và chữ hoa cùng với tay trái của bạn. Không làm như vậy có thể làm cho màn hình giải phóng / chữ hoa rơi xuống, có khả năng làm hỏng từng thành phần.

- Trong khi giữ màn hình và chữ hoa cùng với tay trái, hãy tháo vít T8 Torx còn lại khỏi giá đỡ màn hình phía trên.
