Hướng dẫn thay màn hình Samsung Galaxy Note 5

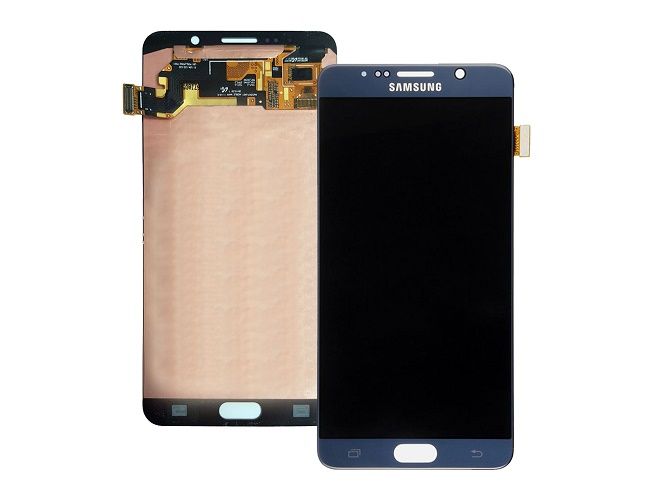

Thực hiện theo hướng dẫn này để tháo và thay thế cụm màn hình cho Samsung Galaxy Note 5 của bạn. Bộ phận hiển thị bao gồm kính trước và tấm nền OLED.

Hướng dẫn này hướng dẫn bạn chỉ thay thế màn hình trong khi vẫn giữ nguyên khung, bảng logic và pin. Tuy nhiên, một số màn hình thay thế cho điện thoại này được cài đặt sẵn trong một khung mới (khung a.k.a.), yêu cầu một quy trình rất khác nhau, ghép bộ phận điện thoại của bạn và lắp pin mới. Hãy chắc chắn rằng bạn có phần chính xác trước khi bắt đầu hướng dẫn này.

*Lưu ý: Nếu khung bị hỏng hoặc cong, điều quan trọng là phải thay thế nó, nếu không, màn hình mới có thể không được gắn chính xác và có thể bị hư hại do áp suất không đồng đều.

Cảnh báo: Quá trình tách màn hình khỏi khung thường phá hủy màn hình, vì vậy đừng làm theo hướng dẫn này trừ khi bạn có ý định thay thế màn hình.

* Bước 1: Khay thẻ SIM

- Chèn công cụ đẩy SIM, bit nhả SIM hoặc kẹp giấy thẳng vào lỗ nhỏ trên khay thẻ SIM ở đầu điện thoại.

- Nhấn để đẩy khay. Điều này có thể yêu cầu một số lực lượng.

- Tháo khay thẻ SIM.

* Bước 2: S-Pen

- Sử dụng móng tay của bạn, nhấn nút S-Pen cho đến khi nó nhấp và bật ra khỏi điện thoại.

- Tháo bút S-Pen.

* Bước 3:

- Áp dụng một cốc hút càng gần càng tốt với cạnh dưới của điện thoại.

- Nếu nắp lưng của điện thoại bị nứt, cốc hút có thể không bị dính. Hãy thử nâng nó bằng băng dính mạnh, hoặc đặt ống hút vào vị trí và cho phép nó chữa khỏi để bạn có thể tiến hành.

- Nhấc cốc hút lên và chèn một lỗ mở dưới kính phía sau.

- Kính phía sau rất dễ vỡ và có thể vỡ nếu bạn sử dụng quá nhiều lực hoặc cố gắng cạy bằng dụng cụ kim loại.

* Bước 4:

- Trượt nút chọn xuống cạnh dưới của điện thoại.

- Đi chậm để mũi không tuột ra khỏi đường may. Nếu việc trượt trở nên khó khăn, hãy hâm nóng và áp dụng lại iOpener.

- Để lại phần chọn tại chỗ để ngăn keo dính lại, và lấy một phần chọn khác khi bạn tiến hành bước tiếp theo.

* Bước 5:

- Chèn một lựa chọn khác và từ từ cắt xung quanh góc của điện thoại.

- Do hình dạng cong của mặt sau, kính cực kỳ dễ vỡ và dễ bị nứt ở các góc. Hãy kiên nhẫn và áp dụng lại một iOpener nếu góc đó cảm thấy khó khăn để vượt qua.

* Bước 6:

- Lặp lại quy trình cắt và gia nhiệt trước đó cho ba cạnh còn lại của điện thoại.

- Để lại một lựa chọn mở ở mỗi cạnh của điện thoại khi bạn tiếp tục sang cạnh tiếp theo để ngăn keo dính lại.

* Bước 7:

- Sử dụng một lựa chọn mở để cắt bất kỳ chất kết dính còn lại xung quanh các cạnh của kính.

- Nâng kính và tháo nó ra khỏi điện thoại.

* Bước 8:

- Để cài đặt lại nắp sau:-Sử dụng nhíp để bóc đi mọi chất kết dính còn lại từ cả nắp lưng và khung máy.

- Làm sạch các khu vực bám dính bằng cồn isopropyl nồng độ cao (ít nhất 90%) và một miếng vải không có xơ. Vuốt theo một hướng duy nhất, không qua lại. Điều này sẽ giúp chuẩn bị bề mặt cho chất kết dính mới.

- Hãy chắc chắn bật điện thoại của bạn và kiểm tra sửa chữa của bạn trước khi cài đặt chất kết dính mới và nối lại điện thoại.

- Chất kết dính thay thế đi kèm trong một tấm cắt sẵn để phù hợp với các đường viền chính xác của nắp lưng. Nếu không có sẵn, bạn có thể sử dụng băng dính hai mặt có độ liên kết cao, chẳng hạn như Tesa 61395. Hãy lưu ý rằng điều này để lại những khoảng trống dễ bị xâm nhập bởi chất lỏng.

- Sau khi cài đặt nắp phía sau, áp dụng áp lực mạnh, ổn định cho điện thoại của bạn trong vài phút để giúp chất kết dính hình thành một liên kết tốt, chẳng hạn như bằng cách đặt nó dưới một chồng sách nặng.

- Nếu muốn, bạn có thể cài đặt lại nắp sau mà không cần thay thế chất kết dính. Loại bỏ bất kỳ khối lớn của chất kết dính có thể ngăn nắp lưng ngồi xuống. Sau khi cài đặt, làm nóng nắp lưng và áp dụng áp lực để bảo đảm nó. Nó sẽ không thấm nước, nhưng keo thường không đủ mạnh để giữ.

* Bước 9:

- Hủy bỏ hai mươi ốc vít Phillips 3,3 mm.

* Bước 10:

- Giữ midframe bằng các cạnh và nâng nó lên trên trong khi ấn xuống pin bằng một ngón tay.

- Có một lượng nhỏ chất kết dính ở mỗi góc giữ khung giữa cho cụm màn hình. Áp dụng lực không đổi cho đến khi tách khung giữa.Loại bỏ các khung giữa.

* Bước 11: Ngắt kết nối pin Samsung Galaxy Note5

- Sử dụng đầu phẳng của một spudger, nhấc đầu nối pin thẳng lên từ ổ cắm trên bo mạch chủ.

* Bước 12:

- Sử dụng đầu phẳng của một spudger, ngắt kết nối tai nghe.

* Bước 13:

- Sử dụng đầu phẳng của một spudger, ngắt kết nối màn hình cảm ứng.

* Bước 14:

- Sử dụng đầu phẳng của một spudger, ngắt kết nối màn hình.

* Bước 15:

- Sử dụng đầu phẳng của một spudger, ngắt kết nối các nút điều hướng.

* Bước 16:

-Sử dụng đầu nhọn của một spudger, ngắt kết nối cáp ăng-ten.

* Bước 17:

- Giữ bo mạch chủ ở các góc trên cùng, xoay nó lên trên trong khi xóa cáp flex ra khỏi đường dẫn của nó.

- Không tháo bo mạch chủ. Nó vẫn được gắn vào bảng con gái.

* Bước 18:

- Sử dụng đầu phẳng của một spudger, ngắt kết nối bo mạch chủ khỏi bo mạch chủ.

- Tháo bo mạch chủ.

* Bước 19:

- Chèn một lựa chọn mở giữa khung nhựa và cụm màn hình trên cùng một cạnh bạn vừa làm nóng.

- Lựa chọn phải nằm trên lớp che chắn màu hồng, bao phủ tấm nền OLED.

- Nếu bạn có thể nhìn thấy phần chọn qua kính trước, bạn đã chèn nó vào giữa bảng OLED và kính trước. Hủy bỏ chọn và thử lại.

* Bước 20:

- Trượt nút mở xuống phía pin của điện thoại, tách keo.

- Dừng lại khi bạn xuống đáy pin để tránh làm hỏng các nút điện dung mỏng ở phía dưới màn hình.

- Đi chậm để mũi không tuột ra khỏi đường may. Nếu việc trượt trở nên khó khăn, hãy hâm nóng máy sấy tóc và áp dụng lại.

- Để lại phần chọn tại chỗ và lấy phần chọn thứ hai khi bạn tiến hành bước tiếp theo. Rời khỏi phần chọn được chèn có thể giúp ngăn keo bạn vừa tách khỏi dính lại.

* Bước 21:

- Làm nóng máy sấy tóc và áp dụng nó vào cạnh không có pin của điện thoại.

- Chèn một lựa chọn không quá 0,25 inch (~ 6 mm) vào cạnh dưới của điện thoại.

- Cẩn thận trượt phần chọn dọc theo cạnh, bắt đầu từ giắc cắm tai nghe, cho đến khi bạn vừa chạm qua cổng sạc.

* Bước 22:

- Trượt một lựa chọn mở từ cạnh pin cạnh của điện thoại dọc theo cạnh của điện thoại để cắt nút điện dung một cách an toàn.

- Để lại lựa chọn tại chỗ khi bạn tiến hành nút tiếp theo.

* Bước 23:

- Chèn một lựa chọn mở dưới cạnh dưới của màn hình ngay bên dưới cáp ruy băng con gái để cắt qua nút điện dung khác.

- Để lại tại chỗ.

* Bước 24:

- Làm nóng máy sấy tóc và áp dụng nó vào cạnh không có pin của điện thoại.

- Trượt một lỗ mở xuống cạnh không có pin của điện thoại, tách lớp keo dính.

* Bước 25:

- Các cạnh không có pin chứa một dải keo rộng hơn so với các mặt khác. Chèn lựa chọn mở càng sâu càng tốt để cắt qua tất cả.

- Nếu cắt khó khăn, áp dụng nhiệt nhiều hơn khi cần thiết.

- Để lại phần chọn tại chỗ để ngăn keo dính lại, và lấy một phần chọn khác khi bạn tiến hành bước tiếp theo.

* Bước 26:

- Làm nóng máy sấy tóc và áp dụng nó vào cạnh không có pin của điện thoại.

- Cắt dọc theo cạnh trên của điện thoại, đảm bảo không chèn phần chọn quá 0,25 inch (~ 6 mm) để tránh làm hỏng các cảm biến mặt trước.

* Bước 27:

- Sử dụng các nút mở để cắt bất kỳ chất kết dính còn lại giữ màn hình vào khung.

- Xoay khung ra khỏi cụm màn hình, luồn đầu nối màn hình cảm ứng qua khung.

* Bước 28:

- Nhấc khung ra khỏi cụm màn hình, luồn đầu nối màn hình qua khung.

- Bỏ khung.

* Bước 29:

- Trước khi cài đặt màn hình mới, điều rất quan trọng là phải loại bỏ tất cả dấu vết của chất kết dính cũ khỏi khung, đồng thời cẩn thận để loại bỏ bất kỳ mảnh vỡ thủy tinh nhỏ hoặc mảnh vụn nào khác.

- Sau khi loại bỏ tất cả dấu vết của keo và thủy tinh khỏi khung, làm sạch các khu vực bám dính bằng cồn isopropyl 90% (hoặc cao hơn) và một miếng vải hoặc cà phê không có xơ. Vuốt theo một hướng duy nhất, không qua lại.

- Điều này giúp loại bỏ bất kỳ dư lượng chất kết dính còn lại và làm sẵn bề mặt cho màn hình mới.

- Nếu khung bị uốn cong, hoặc nếu bất kỳ tàn dư keo hoặc thủy tinh nào bị bỏ lại, màn hình mới sẽ không được gắn chính xác và có thể bị hỏng.
